Opis
Najtańsze urządzenie grzewcze do domów jednorodzinnych, wielorodzinnych i rekreacyjnych. Jako samodzielne źródło ciepła i c.w.u. najlepiej sprawdza się w połączeniu z fotowoltaiką. Bardzo dobrze uzupełnia działanie innych urządzeń np. kotła na paliwo stałe, pompy ciepła czy kominka. Skuteczne wsparcie dla innych urządzeń grzewczych na wypadek awarii lub braku paliwa.
Dobór mocy do obiektu
Model Powierzchnia grzewcza m2 m3 4 kW 50-75 125 – 188 8 kW 50-150 125 – 375 12 kW 100-250 250 – 625 16 kW 120-300 300 – 750 20 kW 150-300 375 – 750 24 kW 200-300 500 – 750
Powierzchnia podana jest przy wysokości pomieszczeń 2,5 m.
ŁATWY MONTAŻ I BEZPIECZEŃSTWO

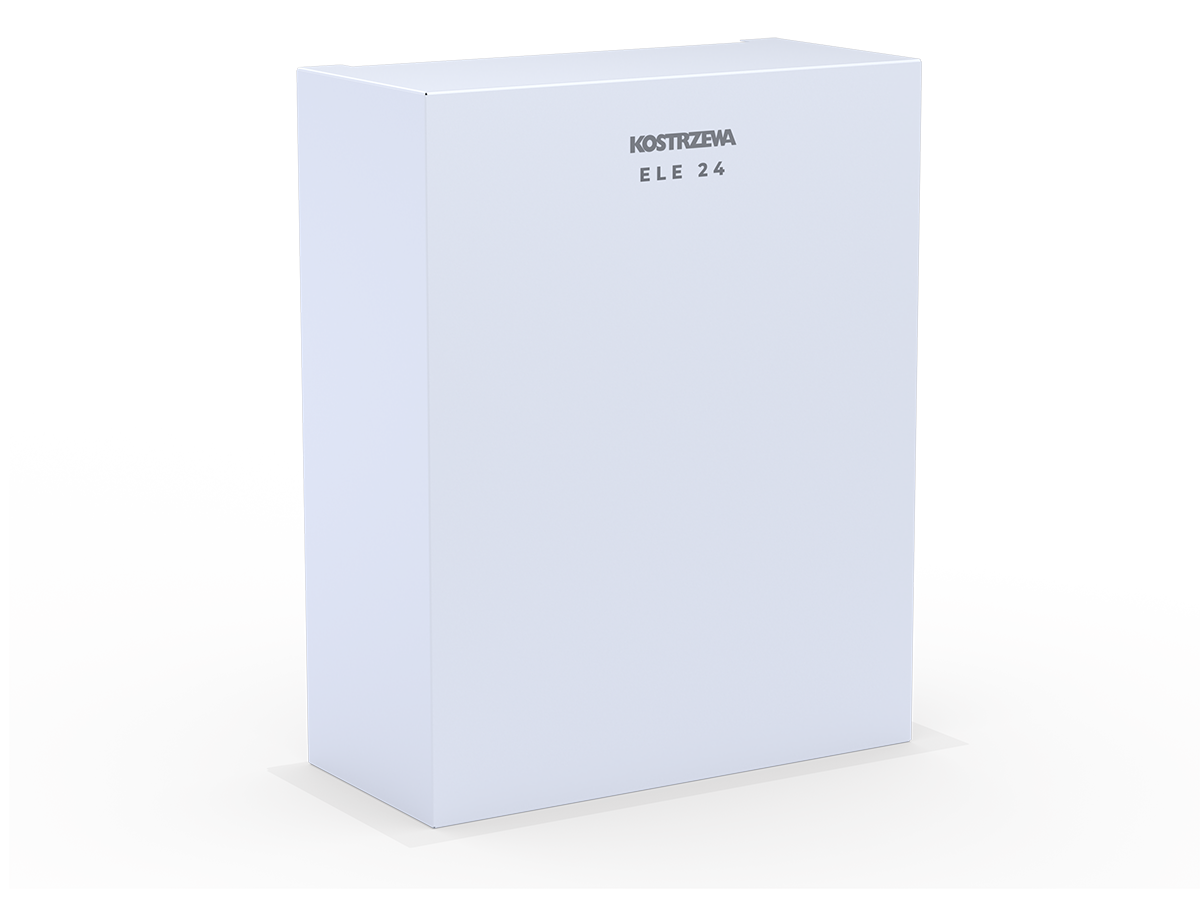

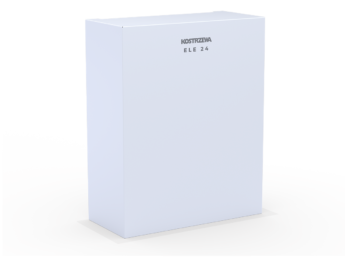

Nie potrzebujesz kotłowni ani pomieszczenia na składowanie opału – kocioł ELE 24 prosto, bezpiecznie i niedrogo zamontować można w dowolnym miejscu domu ze względu na cichą pracę i brak spalin . Urządzenie nie wymaga przyłącza gazowego, komina, spełnienia rygorystycznych wymogów dotyczących wentylacji – wystarczy tylko dostęp do energii elektrycznej.
ULTRA CICHY
Urządzenie jest wyjątkowo ciche dzięki zastosowaniu bezgłośnych przekaźników półprzewodnikowych uruchamiających poszczególne moduły grzewcze.
MIĘKKI START
Stopniowe zwiększanie mocy bez nadmiernego obciążania instalacji elektrycznej.
FUNKCJE REGULATORA:
Wybór mocy z menu serwisowego pomiędzy:
4 kW (1×4 kW)
8 kW (2×4 kW)
12 kW (3×4 kW)
16 kW (4×4 kW)
20 kW (5×4 kW)
24 kW (6x4k W)
ZALETY
- Kilka mocy dostępnych w jednym kotle. KOSTRZEWA ELE 24 – oznacza automatyczną modulację mocy urządzenia: 4/8/12/16/20/24 kW w zależności od zapotrzebowania na ciepło w ogrzewanych pomieszczeniach.
- Możliwość regulacji temperatury wody w zasobniku c.w.u. oraz załączanie kotła i pompy cyrkulacyjnej zgodnie z ustawionym programem dobowym i tygodniowym.
- Współpraca z dowolną instalacją c.o. oraz z wymiennikiem c.w.u.
- Regulacja temperatury wody w obiegu c.o. w zakresie 20-80°C.
- Praca ciągła ze stałą zadaną temperaturą kotła.
- Praca pogodowa – temperatura kaloryferów regulowana jest płynnie do aktualnej temperatury zewnętrznej.
- Sterowanie pompą c.o. w zależności od mocy, aby zachować wysoką sprawność kotła (PWM).
- Modulacja temperatury do mocy typu FL2.
WYPOSAŻENIE STANDARDOWE
- Dotykowy panel kotła z funkcją regulatora pokojowego 2 w 1
- Pompa obiegowa
- Niezbędna armatura zabezpieczająca w tym zawór zabezpieczający
- Przeponowe naczynie wzbiorcze o pojemności 8 litrów
- Odpowietrznik automatyczny
WYPOSAŻENIE OPCJONALNE
- Czujnik temperatury zewnętrznej
- Czujnik c.w.u.
- Moduł internetowy
- Zawór przełączający do c.w.u
- Regulator umożliwiający pracę w kaskadzie
- Regulator instalacyjny do rozbudowy o dodatkowe obiegi grzewcze ( steruje pracą trzech obwodów grzewczych, w tym dwa z mieszaczami, bufor i c.w.u.)
✓ Serwis i części zamienne dostępne u ponad 200 przedstawicieli marki KOSTRZEWA w całym kraju.
✓ Bez konieczności corocznych przeglądów.
Automatyka e-GP z kolorowym dotykowym panelem operatorskim 2 w 1 (panel kotła = panel pokojowy)
Automatyka steruje:
- elektrycznymi elementami grzewczymi,
- pompą obiegową PWM,
- zaworem przełączającym c.o./c.w.u.,
- pompą cyrkulacyjną c.w.u.
Obsługuje:
- czujnik temperatury zewnętrznej,
- czujnik temperatury c.o.,
- czujniki zabezpieczające.
Możliwości automatyki:
- współpraca z modułem INTERNET
- dobór parametrów pracy w zależności od zapotrzebowania na ciepło
GWARANCJA
- Okres gwarancji na urządzenie wynosi 2 lata.
✓ Serwis i części zamienne dostępne u ponad 200 przedstawicieli marki KOSTRZEWA w całym kraju.
✓ Bez konieczności corocznych przeglądów.
Automatyka e-GP z kolorowym dotykowym panelem operatorskim 2 w 1 (panel kotła = panel pokojowy)
Automatyka steruje:
- elektrycznymi elementami grzewczymi,
- pompą obiegową PWM,
- zaworem przełączającym c.o./c.w.u.,
- pompą cyrkulacyjną c.w.u.
Obsługuje:
- czujnik temperatury zewnętrznej,
- czujnik temperatury c.o.,
- czujniki zabezpieczające.
Możliwości automatyki:
- współpraca z modułem INTERNET
- dobór parametrów pracy w zależności od zapotrzebowania na ciepło
Unikalny system zarządzania HVAC
Zaawansowana logika systemu zarządzania HVAC dobierająca najlepsze parametry pracy kotła oraz umożliwiająca współpracę z innymi urządzeniami marki KOSTRZEWA – kocioł KOSTRZEWA ELE 24 jest kompatybilny z kotłem na pellet lub innymi nowymi produktami marki KOSTRZEWA − pompą ciepła oraz rekuperatorem. Obsługa wszystkich urządzeń odbywa się za pomocą jednego regulatora.

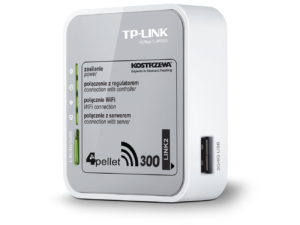

MODUŁ INTERNETOWY 4PELLET 300
to zaawansowany moduł komunikacyjny, umożliwiający operowanie pracą sterowników zainstalowanych w kotłach Kostrzewa. Dostęp do ustawień najważniejszych parametrów kotła jest zapewniony przez telefon, tablet lub komputer.
Jak to działa?
- Zarządzanie pracą kotła za pomocą komputera przez stronę www.4pellet.pl.
- Podczas zarządzania za pomocą komputera mamy pełny obraz pracy kotła c.o. poprzez dostęp do historii alarmów, pomocną funkcją są wykresy zużycia paliwa.
WSPÓŁPRACA Z FOTOWOLTAIKĄ
Nadmiar energii pozyskanej dzięki instalacji fotowoltaicznej warto wykorzystać do ogrzania domu. Przeciętna instalacja fotowoltaiczna w domach jednorodzinnych charakteryzuje się mocą około 10 kWp, co pozwala uzyskać ok 10.000 kWh energii rocznie. Średnie zużycie energii na potrzeby oświetlenia, AGD i RTV pozostaje na poziomie 3.000 kWh/rok. Pozostałą energię ze słońca dzięki zastosowaniu kotła elektrycznego KOSTRZEWA Ele 24 można przeznaczyć na ogrzewanie domu i ciepłej wody użytkowej. Dzięki zastosowaniu OZE w ogrzewnictwie indywidualnym szybciej uniezależnimy się od paliw kopalnych i powstrzymamy ocieplenie klimatu.
4 kW
8 kW
12 kW
16 kW
20 kW
24 kW
Moc znamionowa
kW
24
Moc maksymalna (nastawiona)*
kW
4
8
12
16
20
24
Ciśnienie dopuszczone
MPa
0,2 (2 bar)
Ciśnienie minimalne
MPa
0,05 (0,5 bar)
Temperatura zasilania
°C
20÷80
Zasilanie
V
230V~ lub 400V 3N~
230V~ lub 400V 3N~
230V~ lub 400V 3N~
400V 3N~
400V 3N~
400V 3N~
Zabezpieczenie jednofazowe
A
20
40
63
X
X
X
Minimalny przekrój przewodu zasilającego (1 faza)
mm²
3×4
3×6
3×10
X
X
X
Zabezpieczenie trójfazowe
A
10
16
20
25
40
40
Minimalny przekrój przewodu zasilającego (3 fazy)
mm²
5×2,5
5×2,5
5×2,5
5×6
5×6
5×6
Maksymalny przekrój przewodu zasilającego
mm2
5x 10
Nominalny pobór prądu
A
6
12
18
3×23
3×29
3×35
Znamionowe ciśnienie zaworu bezpieczeństwa
bar
2,5
Wymiary gabarytowe ( wysokość x szerokość x głębokość )
mm
715x542x300
Masa
kg
38
Króćce przyłączeniowe kotła
GZ ¾”
Pojemność naczynia przeponowego
l
8
Zabezpieczenie termiczne
°C
90
Stopień ochrony
IP
20
Moc maksymalna (nastawiona) – Docelowa moc kotła ustawiana jest przez instalatora na etapie montażu bądź serwisu.
X – nie dotyczy.
Najtańsze urządzenie grzewcze do domów jednorodzinnych, wielorodzinnych i rekreacyjnych. Jako samodzielne źródło ciepła i c.w.u. najlepiej sprawdza się w połączeniu z fotowoltaiką. Bardzo dobrze uzupełnia działanie innych urządzeń np. kotła na paliwo stałe, pompy ciepła czy kominka. Skuteczne wsparcie dla innych urządzeń grzewczych na wypadek awarii lub braku paliwa.
Dobór mocy do obiektu
| Model | Powierzchnia grzewcza | ||||
|---|---|---|---|---|---|
| m2 | m3 | ||||
| 4 kW | 50-75 | 125 – 188 | |||
| 8 kW | 50-150 | 125 – 375 | |||
| 12 kW | 100-250 | 250 – 625 | |||
| 16 kW | 120-300 | 300 – 750 | |||
| 20 kW | 150-300 | 375 – 750 | |||
| 24 kW | 200-300 | 500 – 750 | |||
Powierzchnia podana jest przy wysokości pomieszczeń 2,5 m.
ŁATWY MONTAŻ I BEZPIECZEŃSTWO
Nie potrzebujesz kotłowni ani pomieszczenia na składowanie opału – kocioł ELE 24 prosto, bezpiecznie i niedrogo zamontować można w dowolnym miejscu domu ze względu na cichą pracę i brak spalin . Urządzenie nie wymaga przyłącza gazowego, komina, spełnienia rygorystycznych wymogów dotyczących wentylacji – wystarczy tylko dostęp do energii elektrycznej.
ULTRA CICHY
Urządzenie jest wyjątkowo ciche dzięki zastosowaniu bezgłośnych przekaźników półprzewodnikowych uruchamiających poszczególne moduły grzewcze.
MIĘKKI START
Stopniowe zwiększanie mocy bez nadmiernego obciążania instalacji elektrycznej.
FUNKCJE REGULATORA:
Wybór mocy z menu serwisowego pomiędzy:
4 kW (1×4 kW)
8 kW (2×4 kW)
12 kW (3×4 kW)
16 kW (4×4 kW)
20 kW (5×4 kW)
24 kW (6x4k W)
ZALETY
- Kilka mocy dostępnych w jednym kotle. KOSTRZEWA ELE 24 – oznacza automatyczną modulację mocy urządzenia: 4/8/12/16/20/24 kW w zależności od zapotrzebowania na ciepło w ogrzewanych pomieszczeniach.
- Możliwość regulacji temperatury wody w zasobniku c.w.u. oraz załączanie kotła i pompy cyrkulacyjnej zgodnie z ustawionym programem dobowym i tygodniowym.
- Współpraca z dowolną instalacją c.o. oraz z wymiennikiem c.w.u.
- Regulacja temperatury wody w obiegu c.o. w zakresie 20-80°C.
- Praca ciągła ze stałą zadaną temperaturą kotła.
- Praca pogodowa – temperatura kaloryferów regulowana jest płynnie do aktualnej temperatury zewnętrznej.
- Sterowanie pompą c.o. w zależności od mocy, aby zachować wysoką sprawność kotła (PWM).
- Modulacja temperatury do mocy typu FL2.
WYPOSAŻENIE STANDARDOWE
- Dotykowy panel kotła z funkcją regulatora pokojowego 2 w 1
- Pompa obiegowa
- Niezbędna armatura zabezpieczająca w tym zawór zabezpieczający
- Przeponowe naczynie wzbiorcze o pojemności 8 litrów
- Odpowietrznik automatyczny
WYPOSAŻENIE OPCJONALNE
- Czujnik temperatury zewnętrznej
- Czujnik c.w.u.
- Moduł internetowy
- Zawór przełączający do c.w.u
- Regulator umożliwiający pracę w kaskadzie
- Regulator instalacyjny do rozbudowy o dodatkowe obiegi grzewcze ( steruje pracą trzech obwodów grzewczych, w tym dwa z mieszaczami, bufor i c.w.u.)
✓ Serwis i części zamienne dostępne u ponad 200 przedstawicieli marki KOSTRZEWA w całym kraju.
✓ Bez konieczności corocznych przeglądów.
Automatyka e-GP z kolorowym dotykowym panelem operatorskim 2 w 1 (panel kotła = panel pokojowy)
Automatyka steruje:
- elektrycznymi elementami grzewczymi,
- pompą obiegową PWM,
- zaworem przełączającym c.o./c.w.u.,
- pompą cyrkulacyjną c.w.u.
Obsługuje:
- czujnik temperatury zewnętrznej,
- czujnik temperatury c.o.,
- czujniki zabezpieczające.
Możliwości automatyki:
- współpraca z modułem INTERNET
- dobór parametrów pracy w zależności od zapotrzebowania na ciepło
GWARANCJA
- Okres gwarancji na urządzenie wynosi 2 lata.
✓ Serwis i części zamienne dostępne u ponad 200 przedstawicieli marki KOSTRZEWA w całym kraju.
✓ Bez konieczności corocznych przeglądów.
Automatyka e-GP z kolorowym dotykowym panelem operatorskim 2 w 1 (panel kotła = panel pokojowy)
Automatyka steruje:
- elektrycznymi elementami grzewczymi,
- pompą obiegową PWM,
- zaworem przełączającym c.o./c.w.u.,
- pompą cyrkulacyjną c.w.u.
Obsługuje:
- czujnik temperatury zewnętrznej,
- czujnik temperatury c.o.,
- czujniki zabezpieczające.
Możliwości automatyki:
- współpraca z modułem INTERNET
- dobór parametrów pracy w zależności od zapotrzebowania na ciepło
Unikalny system zarządzania HVAC
Zaawansowana logika systemu zarządzania HVAC dobierająca najlepsze parametry pracy kotła oraz umożliwiająca współpracę z innymi urządzeniami marki KOSTRZEWA – kocioł KOSTRZEWA ELE 24 jest kompatybilny z kotłem na pellet lub innymi nowymi produktami marki KOSTRZEWA − pompą ciepła oraz rekuperatorem. Obsługa wszystkich urządzeń odbywa się za pomocą jednego regulatora.
MODUŁ INTERNETOWY 4PELLET 300
to zaawansowany moduł komunikacyjny, umożliwiający operowanie pracą sterowników zainstalowanych w kotłach Kostrzewa. Dostęp do ustawień najważniejszych parametrów kotła jest zapewniony przez telefon, tablet lub komputer.
Jak to działa?
- Zarządzanie pracą kotła za pomocą komputera przez stronę www.4pellet.pl.
- Podczas zarządzania za pomocą komputera mamy pełny obraz pracy kotła c.o. poprzez dostęp do historii alarmów, pomocną funkcją są wykresy zużycia paliwa.
WSPÓŁPRACA Z FOTOWOLTAIKĄ
Nadmiar energii pozyskanej dzięki instalacji fotowoltaicznej warto wykorzystać do ogrzania domu. Przeciętna instalacja fotowoltaiczna w domach jednorodzinnych charakteryzuje się mocą około 10 kWp, co pozwala uzyskać ok 10.000 kWh energii rocznie. Średnie zużycie energii na potrzeby oświetlenia, AGD i RTV pozostaje na poziomie 3.000 kWh/rok. Pozostałą energię ze słońca dzięki zastosowaniu kotła elektrycznego KOSTRZEWA Ele 24 można przeznaczyć na ogrzewanie domu i ciepłej wody użytkowej. Dzięki zastosowaniu OZE w ogrzewnictwie indywidualnym szybciej uniezależnimy się od paliw kopalnych i powstrzymamy ocieplenie klimatu.
4 kW | 8 kW | 12 kW | 16 kW | 20 kW | 24 kW | ||
|---|---|---|---|---|---|---|---|
Moc znamionowa | kW | 24 | |||||
Moc maksymalna (nastawiona)* | kW | 4 | 8 | 12 | 16 | 20 | 24 |
Ciśnienie dopuszczone | MPa | 0,2 (2 bar) | |||||
Ciśnienie minimalne | MPa | 0,05 (0,5 bar) | |||||
Temperatura zasilania | °C | 20÷80 | |||||
Zasilanie | V | 230V~ lub 400V 3N~ | 230V~ lub 400V 3N~ | 230V~ lub 400V 3N~ | 400V 3N~ | 400V 3N~ | 400V 3N~ |
Zabezpieczenie jednofazowe | A | 20 | 40 | 63 | X | X | X |
Minimalny przekrój przewodu zasilającego (1 faza) | mm² | 3×4 | 3×6 | 3×10 | X | X | X |
Zabezpieczenie trójfazowe | A | 10 | 16 | 20 | 25 | 40 | 40 |
Minimalny przekrój przewodu zasilającego (3 fazy) | mm² | 5×2,5 | 5×2,5 | 5×2,5 | 5×6 | 5×6 | 5×6 |
Maksymalny przekrój przewodu zasilającego | mm2 | 5x 10 | |||||
Nominalny pobór prądu | A | 6 | 12 | 18 | 3×23 | 3×29 | 3×35 |
Znamionowe ciśnienie zaworu bezpieczeństwa | bar | 2,5 | |||||
Wymiary gabarytowe ( wysokość x szerokość x głębokość ) | mm | 715x542x300 | |||||
Masa | kg | 38 | |||||
Króćce przyłączeniowe kotła | GZ ¾” | ||||||
Pojemność naczynia przeponowego | l | 8 | |||||
Zabezpieczenie termiczne | °C | 90 | |||||
Stopień ochrony | IP | 20 | |||||
Moc maksymalna (nastawiona) – Docelowa moc kotła ustawiana jest przez instalatora na etapie montażu bądź serwisu.
X – nie dotyczy.
